Fotogrametría, modelos 3D y topografía con dron

Modelos 3D medibles, ortofotos, nubes de puntos y modelos del terreno para levantar un edificio existente, cubicar un movimiento de tierras o documentar una obra.

Medir desde la oficina

La fotogrametría reconstruye la geometría real a partir de fotografías solapadas tomadas desde rutas planificadas. El resultado se mide como un plano: distancias, superficies, volúmenes y cotas.

Con puntos de control en campo la precisión es centimétrica. Los resultados se entregan en formatos estándar para CAD, BIM y SIG, y también en un visor web que se abre desde el móvil.

06

Fotogrametría y modelado 3D

Modelos medibles, ortofotos y nubes de puntos

A partir de cientos de fotografías solapadas se reconstruye la geometría real de un edificio o de un terreno: un modelo 3D texturizado sobre el que se miden distancias, superficies y volúmenes, una ortofoto sin deformaciones y una nube de puntos densa de la que se sacan plantas, alzados y secciones.

Es la base de casi todo lo demás: del levantamiento de un edificio existente antes de rehabilitarlo, de la documentación final de obra y de la comparación entre dos momentos de una misma obra.

Qué incluye
  • Modelo 3D texturizado y visor web para medir desde el navegador
  • Ortofoto y nube de puntos
  • Plantas, alzados y secciones sobre la nube
Formatos
OBJ, LAS / LAZ, GeoTIFF y DXF, compatibles con CAD, BIM y SIG
Precisión
Centimétrica, con puntos de control en campo
Modelo 3D texturizado de la espadaña de San Leonardo y su entorno
Trabajo realizado por Altamira DronesModelo 3D texturizado de la espadaña de San Leonardo y su entorno
07

Topografía y cubicaciones

Movimiento de tierras: desmonte, terraplén y acopios

El modelo digital del terreno que sale del vuelo permite calcular volúmenes con precisión centimétrica en una fracción del tiempo que exige un levantamiento a pie, y sin que nadie tenga que caminar entre la maquinaria.

Comparando el vuelo del mes con el anterior, o con el terreno de proyecto, se obtiene el volumen movido en el periodo: un dato objetivo para certificar a la propiedad y para controlar lo que certifican las subcontratas.

Qué incluye
  • Modelo digital del terreno y curvas de nivel
  • Volúmenes de desmonte, terraplén y acopios
  • Comparación entre fechas o frente a proyecto
Entregable
Informe de cubicación, MDT (GeoTIFF) y curvas (DXF)
Frecuencia
Mensual, al certificar

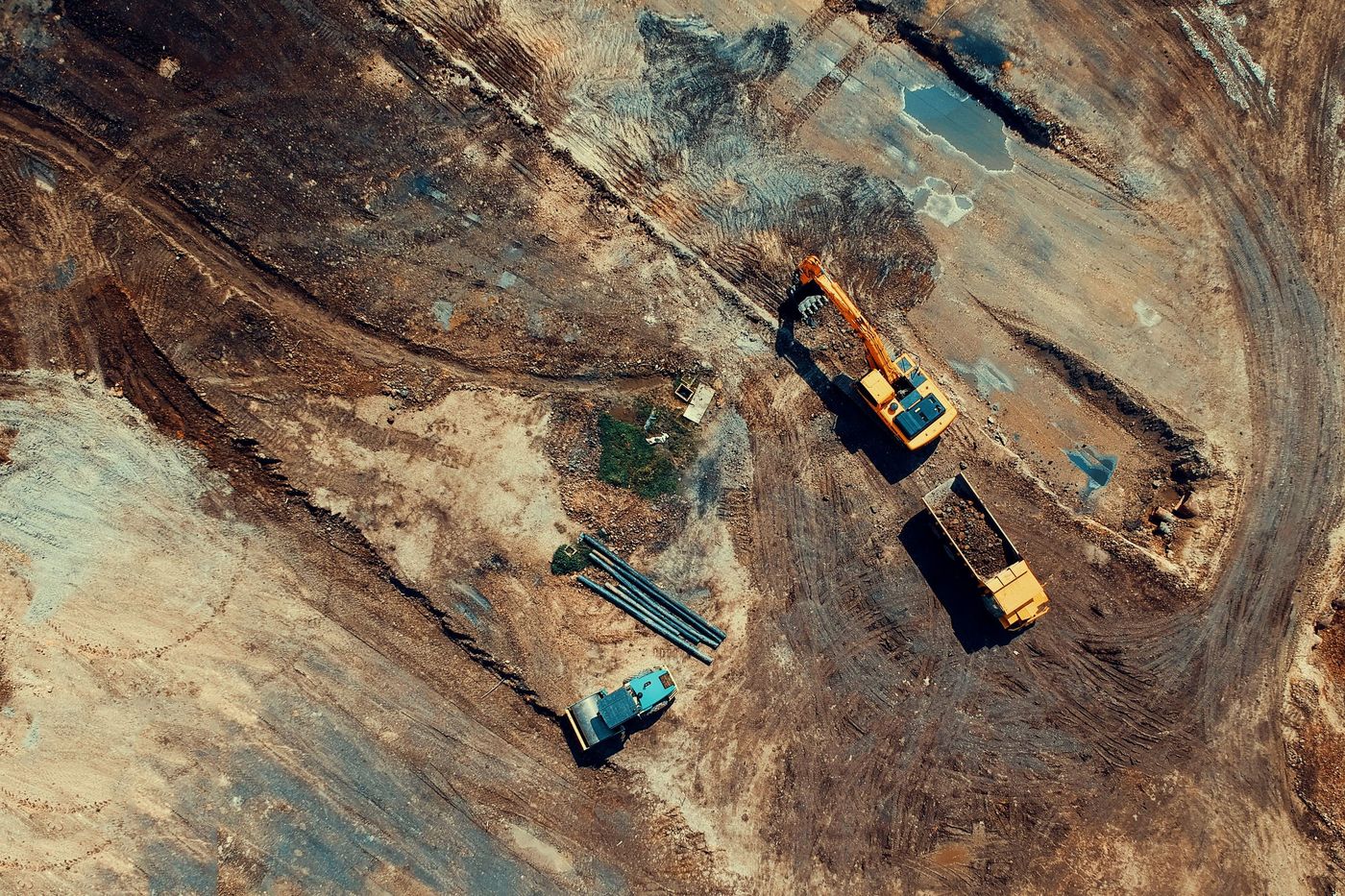

Excavación con maquinaria en movimiento de tierras
Excavación con maquinaria en movimiento de tierras

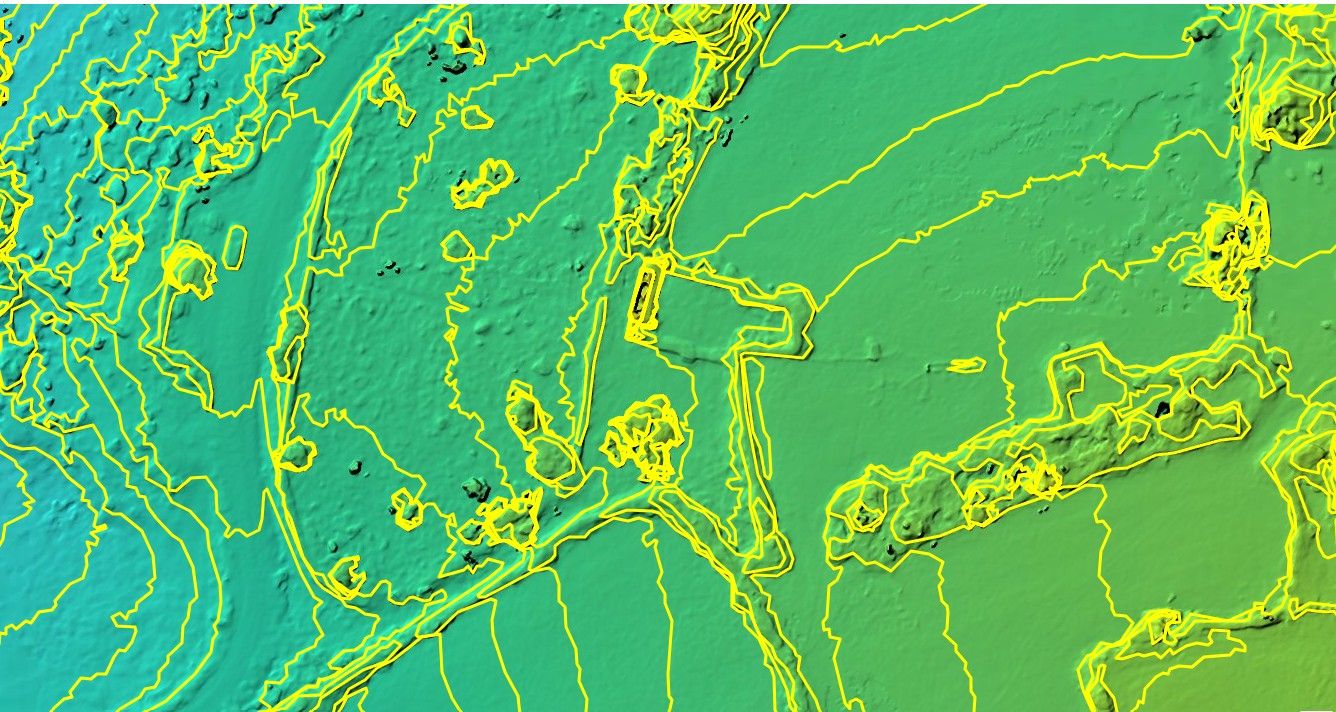

Modelo digital del terreno con curvas de nivel
Trabajo realizado por Altamira DronesModelo digital del terreno con curvas de nivel
08

Obra: los momentos que hay que documentar

No un vuelo diario, sino los vuelos que dejan constancia

En una obra grande el día a día ya lo cubren los propios equipos. Lo que una foto no da es un registro medible, fechado y georreferenciado en los momentos en que ese dato vale dinero.

Antes de empezar, el acta de estado previo de edificios colindantes, viales y aceras: la mejor defensa ante reclamaciones de terceros. Antes de tapar, las redes enterradas, el armado de losas o las impermeabilizaciones, que después no se vuelven a ver. Y al terminar, la documentación final de la obra para la propiedad, el archivo y el mantenimiento.

Qué incluye
  • Acta de estado previo del entorno
  • Vuelos de hito antes de tapar
  • Documentación final (as-built aéreo)
Entregable
Modelo 3D medible y ortofoto de cada hito, en visor web
Frecuencia
Por hitos, a demanda del jefe de obra

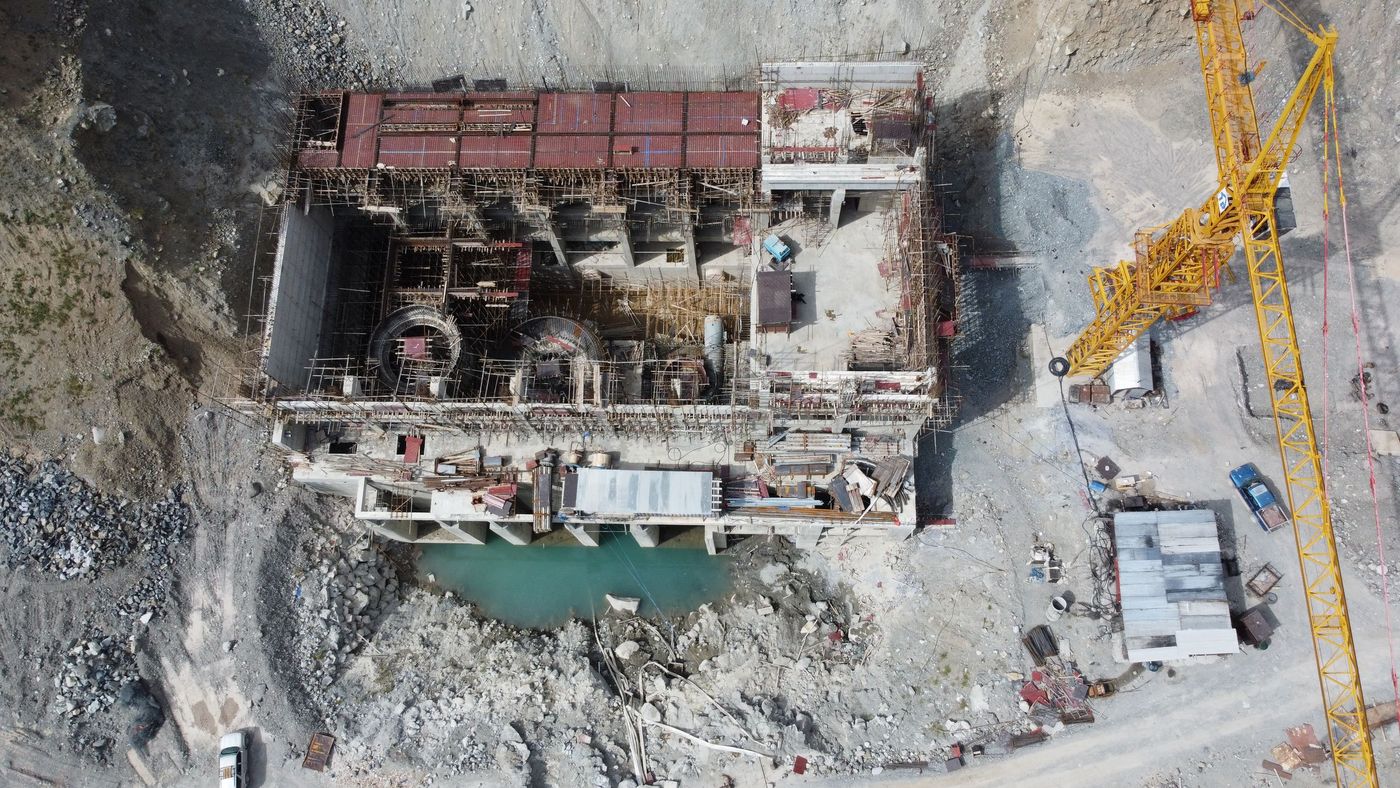

Obra de edificación en fase de estructura
Obra de edificación en fase de estructura

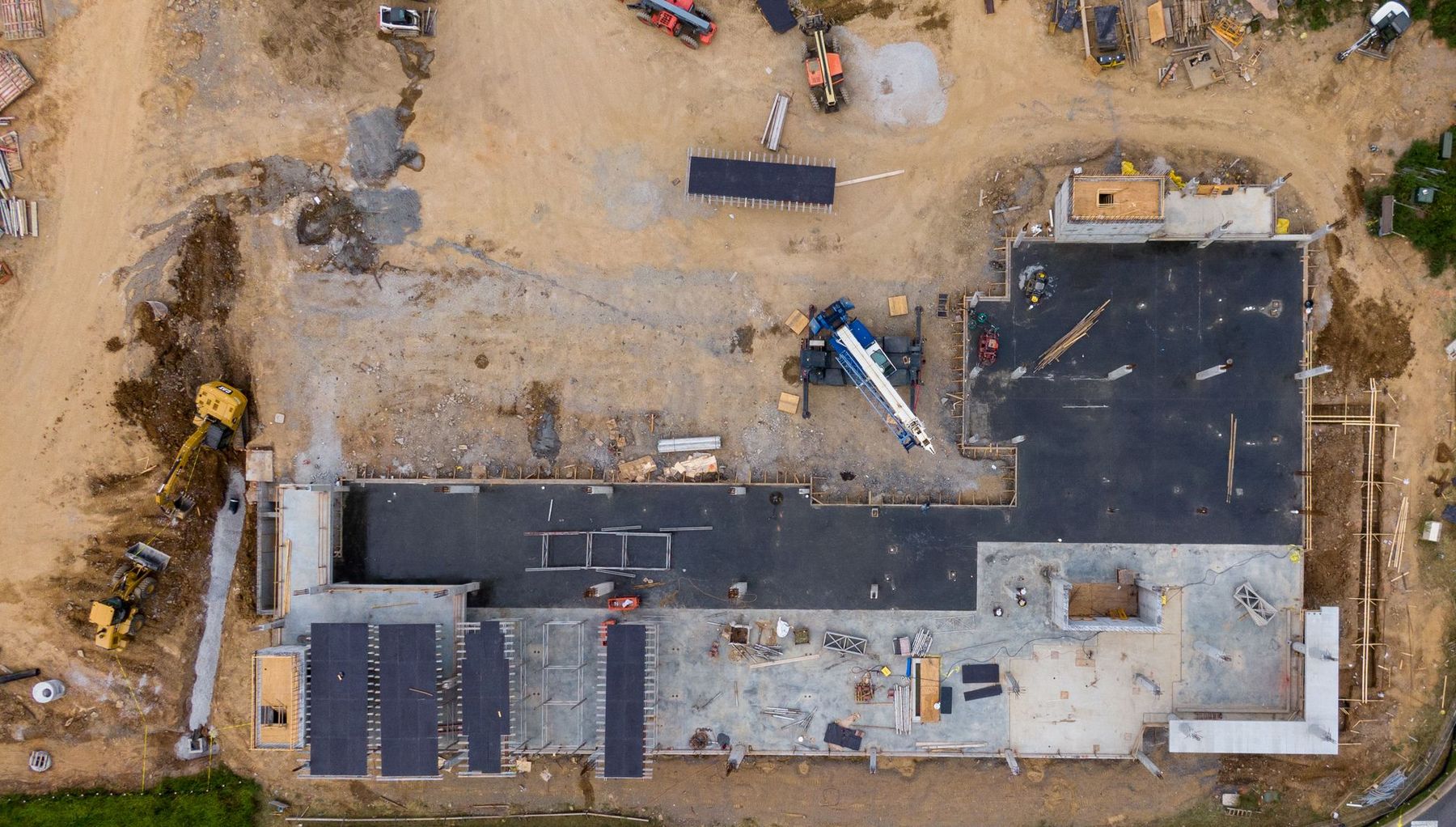

Obra de edificación con maquinaria y acopios, vista cenital
Obra de edificación con maquinaria y acopios, vista cenital
Arrastra para girar · rueda para acercar
Ejemplo · Patrimonio · Marzo 2026

Torre de San Leonardo

Hinojosa de Duero, Salamanca — Parque Natural de Arribes del Duero

Levantamiento fotogramétrico de la espadaña románica de un despoblado medieval, uno de los últimos vestigios del poblado de San Leonardo, abandonado a principios del siglo XIX. El conjunto de datos deja un registro digital permanente para administraciones, arquitectos e investigadores.

0,54 cmResolución en suelo (GSD)
11,7 MPuntos de la nube
86Imágenes procesadas
4,4 haSuperficie cubierta

Ortofoto · Nube de puntos (LAZ) · Modelo 3D texturizado · MDS

Cómo trabajamos

  1. Definimos qué hay que medir, con qué precisión y en qué formato lo necesitas.
  2. Planificamos el vuelo (altura, solapes y puntos de control) y tramitamos los permisos.
  3. Volamos y, cuando se pide precisión topográfica, medimos los puntos de control en campo.
  4. Procesamos y entregamos modelo, ortofoto, nube de puntos y planos, con un visor web para consultarlos.

Preguntas frecuentes

¿Qué precisión tiene?

Depende de la altura de vuelo y de si se usan puntos de control. Con puntos de control medidos en campo, centimétrica. En nuestros ejemplos, la resolución de las imágenes está entre 0,5 y 1,1 cm por píxel.

¿En qué formatos se entrega?

OBJ para el modelo 3D, LAS o LAZ para la nube de puntos, GeoTIFF para la ortofoto y los modelos del terreno y DXF para curvas y planos.

¿Sustituye a un topógrafo?

Para cubicaciones, modelos del terreno y levantamientos de superficies grandes es más rápido y más seguro que medir a pie. Para replanteos o cuando se exige precisión milimétrica en puntos concretos, se combina con topografía clásica.

¿Cada cuánto conviene volar una obra?

Para certificar el movimiento de tierras, una vez al mes. Para documentarla, en los hitos: estado previo, antes de tapar y al terminar.
